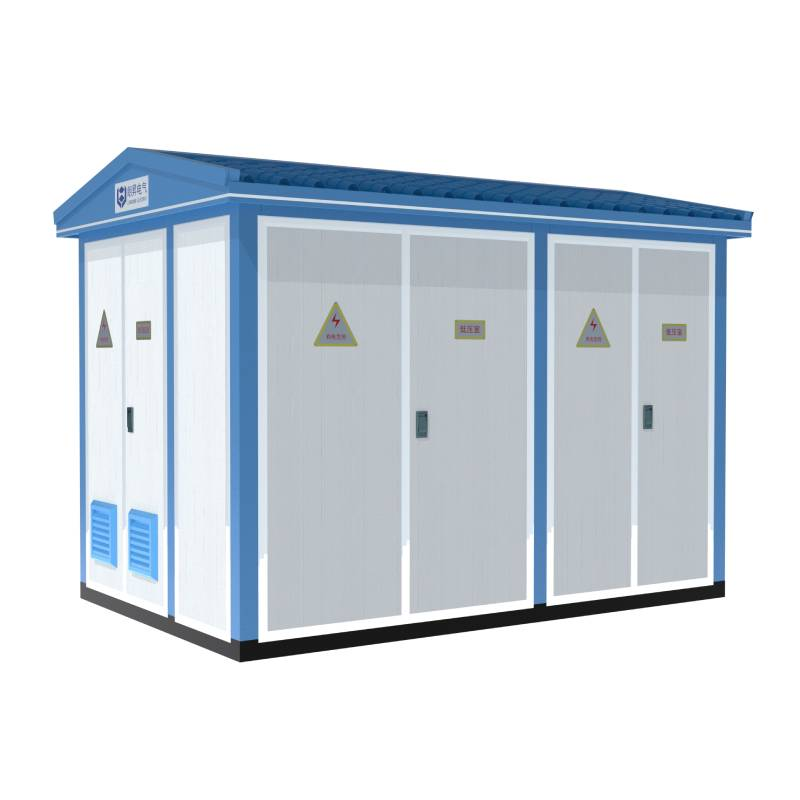

Подстанция: решения по интеграции в сеть возобновляемых источников энергии

Подстанция как стратегические ворота для интеграции возобновляемой энергии

Почему подстанции эволюционируют от пассивных узлов к активным центрам интеграции

Ранее подстанции были всего лишь пассивными узлами, где происходило преобразование напряжения, однако в последнее время ситуация существенно изменилась. Сегодня они превращаются в активные точки интеграции, обеспечивающие двунаправленные потоки энергии от многочисленных солнечных панелей и ветрогенераторов, рассеянных по всей территории. Почему? Дело в том, что, согласно докладу Международного энергетического агентства за прошлый год, доля возобновляемых источников энергии уже составляет около 30 % от общемирового производства электроэнергии, и этот показатель продолжает расти по мере подключения всё большего числа регионов к «зелёным» источникам питания. Современные проекты подстанций оснащаются усовершенствованными системами мониторинга, интеллектуальными системами управления и быстродействующей силовой электроникой. Благодаря им удаётся поддерживать стабильность напряжения в пределах примерно ±5 % — что особенно важно при резком падении выработки солнечной энергии на закате или в периоды слабого ветра. В сочетании с гибридными инвертерами и локальными системами накопления энергии подстанции способны самостоятельно обеспечивать реактивную мощность и в реальном времени балансировать нагрузку. Это означает, что они вышли за рамки простых элементов инфраструктуры и превратились в гораздо более отзывчивые компоненты — почти в «нервную систему» самой электрической сети. Такие модернизации позволяют предотвращать масштабные отключения и снижать потери энергии в часы пиковой нагрузки.

Кейс-стади: Модернизация высоковольтной сети регионального оператора — масштабирование подключения распределённых солнечных и ветровых электростанций

Модернизация 345-кВ подстанции крупным оператором электросети демонстрирует, как целенаправленные технические усовершенствования устраняют узкие места при подключении возобновляемых источников энергии. До модернизации нарушения напряжения возрастали на 150 % в часы пиковой генерации солнечной энергии. После модернизации были внедрены следующие решения:

• Фазометрические измерительные устройства (ФИУ) обеспечивающие обнаружение и реакцию на возмущения с задержкой 30 миллисекунд
• Системы динамического определения пропускной способности линий , повышающие тепловую нагрузочную способность на 25 % в периоды сильного ветра
• Модульные трансформаторные подстанции , обеспечивающие поэтапное расширение мощности в соответствии с графиком реализации проектов

Эти меры позволили удвоить ёмкость сети по подключению распределённых источников энергии (РИЭ) и сократить объёмы принудительного ограничения выработки на 60 %. Проект подтверждает, что интеллектуальные решения на уровне подстанций превращают ограничения по подключению в активы, повышающие устойчивость энергосистемы — особенно в регионах, где доля переменных возобновляемых источников энергии превышает 50 % от местного энергоснабжения.

Инженерные решения на уровне подстанции для компенсации непостоянства возобновляемых источников энергии и обеспечения качества электроэнергии

Совместно размещённые системы аккумулирования энергии на основе аккумуляторов (BESS) на интерфейсе подстанции

Размещение систем аккумулирования энергии на основе аккумуляторов (BESS) непосредственно внутри подстанций обеспечивает нам крайне необходимую защиту от колебаний, вызванных возобновляемыми источниками энергии. Эти системы поглощают избыточную электроэнергию, вырабатываемую в период максимальной инсоляции солнечных панелей или интенсивного вращения ветротурбин, предотвращая таким образом такие проблемы, как перенапряжение и перегрузка электросети. Затем они отдают накопленную электроэнергию в моменты снижения генерации, поддерживая стабильность напряжения по всей сети и одновременно экономя средства за счёт предотвращения потерь энергии. Установка BESS на уровне подстанции также снижает досадные потери при передаче электроэнергии на большие расстояния. Кроме того, такие системы выступают в роли централизованного узла управления для выполнения различных задач по поддержке работы сети, включая имитацию инерционных свойств системы и даже восстановление электросети после полного отключения питания.

Динамическая компенсация реактивной мощности: SVC, STATCOM и инверторная поддержка реактивной мощности на подстанциях 138 кВ

Когда источники возобновляемой энергии вызывают изменения напряжения, системе требуются корректировки реактивной мощности в течение миллисекунд для поддержания устойчивости. На подстанциях напряжением 138 кВ инженеры устанавливают статические компенсаторы реактивной мощности (SVC) и статические синхронные компенсаторы (STATCOM). Эти устройства работают путём ввода реактивной мощности (варов) в сеть или её извлечения по мере необходимости, что способствует поддержанию надлежащего уровня напряжения и устранению проблем с коэффициентом мощности в соответствии со стандартом IEEE 1547-2018 по поддержке распределённых энергоресурсов. В последнее время на-line выходят солнечные электростанции и системы аккумуляторного хранения энергии (BESS), оснащённые встроенной возможностью самостоятельного управления реактивной мощностью. Это означает, что требуется меньше специализированного оборудования, поскольку эти новые технологии способны выполнять часть задач, традиционно решаемых при помощи SVC и STATCOM. Комбинация традиционных и современных подходов на самом деле обеспечивает лучшие результаты по нескольким причинам: она снижает уровень нежелательных гармоник в системе, повышает устойчивость оборудования к возмущениям и обеспечивает соответствие нормативным требованиям, одновременно позволяя операторам вносить необходимые корректировки при изменении условий.

Внедрение цифровой подстанции: датчики Интернета вещей, мониторинг в реальном времени и соответствие стандарту IEEE 1547-2018

Наглядность работы сети и адаптивное управление с помощью встроенных на подстанции граничных датчиков и измерителей синхронизированных фазных углов (PMU)

Датчики на границе сети, встроенные непосредственно в подстанции вместе с устройствами измерения фазоров (PMU), предоставляют операторам детальную информацию об уровнях напряжения, токах и изменениях частоты, фиксируя все эти данные с точностью до микросекунды. Когда этот поток информации поступает в системы управления, это позволяет реализовывать интеллектуальные реакции, например автоматическую корректировку нагрузки при резких всплесках выработки энергии от солнечных панелей или колебаниях, вызванных ветрогенераторами. Такая работа соответствует требованиям стандарта IEEE 1547-2018, согласно которому реакция распределённых источников энергии должна происходить менее чем за две секунды. Преимущества таких решений выходят далеко за рамки лишь быстрой реакции. Постоянный мониторинг помогает выявлять потенциальные проблемы задолго до того, как они перерастут в аварийные ситуации. Тепловые датчики способны зафиксировать аномальное повышение температуры в обмотках трансформаторов за несколько недель до реального отказа. А детекторы частичных разрядов регистрируют признаки разрушения изоляции задолго до того, как это станет критичным. Все эти функции превращают ранее пассивные подстанции в активные узлы управления, обеспечивающие стабильность современных электрических сетей несмотря на их всё возрастающую зависимость от непредсказуемых возобновляемых источников энергии.

Прогнозирование на основе ИИ и координация виртуальной электростанции на уровне подстанции

ИИ превращает подстанции во что-то гораздо большее, чем просто пассивные точки мониторинга: они становятся настоящими центрами управления, способными прогнозировать будущие события. Используемые нами сегодня системы машинного обучения обучены на самых разных данных, включая исторические погодные условия, показания систем SCADA и реальную производительность распределённых источников энергии. Эти модели позволяют с точностью около 90 % прогнозировать моменты выработки электроэнергии солнечными панелями и объём генерации ветряными турбинами — зачастую даже за три полных дня до наступления соответствующих событий. Благодаря такому заблаговременному знанию операторы электросетей могут заранее корректно настроить параметры регулирования напряжения, распределить резервы там, где они наиболее необходимы, и принять решение о времени вывода в эксплуатацию накопленной энергии. Это помогает предотвратить возникновение проблем по мере того, как доля возобновляемых источников энергии в общем балансе электроэнергии в крупных энергосистемах приближается к половине, согласно последним отчётам Международного энергетического агентства.

Системы искусственного интеллекта на уровне подстанций помогают управлять виртуальными электростанциями (VPP), которые объединяют различные распределённые источники энергии, такие как системы аккумуляторных накопителей энергии (BESS), станции зарядки электромобилей (EV) и солнечные панели на крышах зданий. Эти интеллектуальные системы автоматически взаимодействуют друг с другом в те моменты, когда это необходимо больше всего. При высоком спросе на электроэнергию или при снижении выработки возобновляемых источников программное обеспечение VPP отправляет команды этим различным активам. Это позволяет снизить нагрузку на электрическую сеть примерно на 15–30 % в критические моменты. Технология обеспечивает стабильность частоты электропитания в пределах норм, установленных стандартом IEEE 1547-2018. Кроме того, она способствует экономии средств: по данным Института Понемона, такой подход может позволить избежать дорогостоящих модернизаций линий электропередачи, стоимость которых обычно составляет около 740 000 долларов США за милю. Благодаря совместной работе всех этих возможностей подстанции превратились в ключевые точки, где можно масштабировать использование возобновляемой энергии без ущерба для надёжности.
