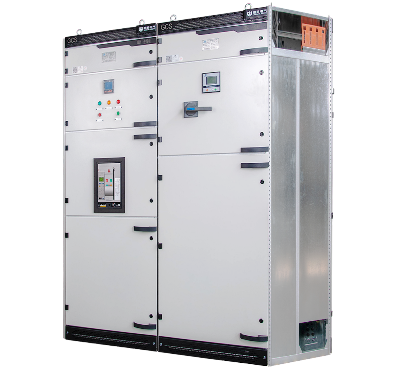

Факторы, которые следует учитывать при выборе габаритов электрического шкафа

Основные принципы выбора размера при проектировании электрических шкафов

Правильный выбор размера электрических шкафов означает нахождение оптимального баланса между текущими потребностями и долгосрочной эксплуатацией при соблюдении всех нормативных требований. Начните с точного измерения всех компонентов внутри шкафа — до последнего миллиметра. Сюда входят ПЛК, все модули ввода-вывода (I/O), источники питания, а также крепёжные кронштейны. Не забудьте оставить по одному–двум дюймам свободного пространства с каждой стороны: это обеспечит циркуляцию воздуха и позволит техникам беспрепятственно получать доступ к оборудованию при необходимости. Около трети объёма шкафа следует выделить исключительно под прокладку кабелей. Это способствует поддержанию порядка, предотвращает опасный перегрев и минимизирует проблемы электромагнитных наводок, возникающие при совместной прокладке множества проводов. Размещайте теплообразующее оборудование в местах, где оно может естественным образом охлаждаться потоком воздуха — особенно важно для шкафов, использующих конвективное охлаждение. Убедитесь, что вертикальные зазоры между компонентами ничем не перекрыты. И ещё один важный момент: всегда предусматривайте резерв для будущего расширения. Оставьте примерно 10–20 % дополнительного пространства на случай добавления нового оборудования — например, частотных преобразователей, систем мониторинга или современных IoT-шлюзов, о которых сегодня так много говорят. Опыт отрасли показывает, что изначальное увеличение габаритов шкафов даже незначительно позволяет существенно сэкономить в долгосрочной перспективе. Исследования свидетельствуют, что увеличение размеров шкафа на 15 % на этапе проектирования снижает общие эксплуатационные затраты примерно на 30 % за десятилетний срок службы.

Тепловой менеджмент и его влияние на габариты электрического шкафа

Почему отвод тепла определяет минимальный объём шкафа и схему вентиляции

Все электрические компоненты выделяют тепло при работе, и если температура продолжает неуклонно расти без контроля, это серьёзно сказывается на долговременной надёжности оборудования. Исследования в этой области показывают, что эксплуатация оборудования даже на 10 °C выше рекомендованной для окружающей среды может сократить его срок службы вдвое. Для корректного решения этой задачи электрические шкафы должны иметь достаточный внутренний объём, чтобы обеспечить эффективную естественную конвекцию. Тёплый воздух поднимается вверх и удаляется через верхние вентиляционные отверстия, а свежий прохладный воздух поступает снизу. Когда компоненты размещены слишком близко друг к другу, поток воздуха нарушается, что приводит к образованию нежелательных «горячих точек», хорошо известных специалистам. Такие точки ускоряют разрушение изоляции и способствуют более быстрой коррозии контактов. Проектирование правильной вентиляции означает поиск оптимального баланса между достаточным охлаждением и защитой от пыли и влаги. Техники часто используют направляющие перегородки или сетчатые фильтры с заданным классом защиты, чтобы предотвратить проникновение загрязнений, не блокируя при этом воздушный поток полностью. В общем случае для эффективного охлаждения за счёт естественной конвекции требуется примерно на 20–30 % больший внутренний объём шкафа, чем тот, который необходим лишь для размещения всех компонентов.

Охлаждение с принудительной вентиляцией по сравнению с конвекционным охлаждением: компромиссы при применении в электрических шкафах со степенью защиты IP55

Что касается шкафов со степенью защиты IP55, то при конвективном охлаждении устраняются ненадёжные точки сбоев вентиляторов, однако для обеспечения надлежащей циркуляции воздуха требуется больше внутреннего пространства. С другой стороны, системы с принудительной вентиляцией обеспечивают более эффективное перемещение воздуха, что позволяет размещать компоненты ближе друг к другу. Однако такие системы требуют специальных герметичных вентиляционных отверстий с фильтрами, которые со временем накапливают пыль и посторонние частицы. Если их не очищать регулярно, герметичность начинает нарушаться. Независимо от выбранного метода, оба должны соответствовать стандарту IP55: это означает, что шкафы должны защищать от проникновения воды при лёгком опрыскивании, а также предотвращать попадание пылевых частиц. Единственный способ обеспечить такую защиту — использовать либо жалюзийные, либо герметичные вентиляционные конструкции, позволяющие отводить тепло, но при этом сохраняющие надлежащую защиту шкафа в соответствии с отраслевыми требованиями.

Оптимизация пространства: зазоры, прокладка кабелей и обеспечение будущей совместимости электрического шкафа

Хорошее пространственное проектирование — это не просто размещение всех необходимых компонентов в имеющемся объёме. Это означает предвидение будущих изменений: необходимости проведения технического обслуживания, замены или модернизации компонентов, а также колебаний температуры во времени. Зарезервируйте примерно 20–30 % внутреннего объёма корпуса специально для прокладки проводов и кабелей. Этот запас пространства помогает снизить уровень электромагнитных помех, упрощает диагностику неисправностей в дальнейшем и обеспечивает соблюдение норм безопасности при изгибе и повороте силовых и сигнальных линий. Также важно оставить свободное пространство вокруг любых нагревающихся элементов шириной не менее одного–двух дюймов (примерно 25–50 мм). Это особенно критично для корпусов со степенью защиты IP55, где охлаждение осуществляется естественным путём за счёт конвекции воздуха, а не принудительной вентиляции.

Стратегическое планирование зазоров

При проектировании трёхмерного доступа к сервису необходимо учитывать несколько ключевых аспектов. Зона свободного пространства спереди позволяет техникам безопасно управлять автоматическими выключателями, одновременно обеспечивая чёткий обзор счётчика. По бокам требуется достаточный запас места для размещения всех входящих кабелей, а также для кабельных вводов и любых модульных компонентов, которые могут быть добавлены в будущем. Сверху также целесообразно оставить свободное пространство: это обеспечит место для вертикальных шин, удлинителей кабельных каналов или даже потенциальной установки датчиков в дальнейшем. Эти требования к расстояниям — не просто рекомендации: они лежат в основе соответствия важным стандартам, таким как UL 508A и IEC 61439-1. Что ещё более важно, соблюдение правильных зазоров существенно влияет на удобство и эффективность проведения технического обслуживания или диагностики оборудования на месте. Небольшой запас пространства на этапе проектирования может сэкономить часы времени и избавить от разочарований при последующем обслуживании оборудования.

Обеспечение перспектив развития через масштабируемость

Большинство инженеров склонны игнорировать необходимость расширения оборудования на среднем этапе его эксплуатации. Оставить примерно 10–20 % пространства в шкафу незанятым, но уже подключённым к электросети, — разумный подход для будущих модернизаций. Подумайте о дополнительных модулях ПЛК, более эффективных системах защиты от импульсных перенапряжений или даже о компонентах «граничных вычислений» (edge computing), которые могут понадобиться в перспективе. Шкафы с модульными задними панелями служат значительно дольше, поскольку их внутреннюю компоновку можно изменить без замены всего корпуса. Такое планирование приобретает особую важность в свете стремительного роста промышленного Интернета вещей (IIoT) в наши дни. По данным Frost & Sullivan, в прошлом году темпы роста составили около 23 % в год — если не изменяет память. Умным заводам такая гибкость необходима при расширении производственных линий или внедрении новых современных датчиков, о которых сегодня так много говорят. Одна лишь экономия средств, связанная с предотвращением незапланированных простоев, полностью оправдывает первоначальные затраты усилий.

Соблюдение нормативных требований: стандарты МЭК, степени защиты IP и требования к габаритным размерам электрических шкафов

Правильное соблюдение нормативных требований имеет огромное значение в этой отрасли — не только потому, что это обязательное условие, но и потому, что именно эти правила обеспечивают защиту людей, продлевают срок службы оборудования и позволяют различным системам корректно взаимодействовать друг с другом. Международная электротехническая комиссия (МЭК) разработала стандарты, которым следуют практически повсеместно во всём мире, и эти стандарты оказывают существенное влияние на конструкцию шкафов управления уже на стадии их проектирования. Например, стандарт МЭК 61439-1 устанавливает определённые минимальные расстояния между компонентами для предотвращения возникновения опасных электрических дуг. При строгом соблюдении этого требования производителям требуется на 20–30 % больше внутреннего объёма шкафа по сравнению с тем, который понадобился бы при полном игнорировании требований стандарта. Кроме того, система степеней защиты IP также оказывает прямое влияние на решения, принимаемые при физическом проектировании. Так, корпус с классом защиты IP55 должен иметь специальные конструктивные особенности: герметичные соединения, воздушные фильтры на вентиляционных отверстиях и усиленные уплотнения дверей по периметру. Эти требования, как правило, увеличивают глубину шкафа примерно на 15–25 % по сравнению с базовыми моделями класса IP20. Дальнейшее повышение класса защиты, например до IP66, требует применения значительно более толстых стенок корпуса и специальных компрессионно-формованных уплотнительных прокладок, что, естественно, ещё больше увеличивает общий занимаемый объём.

При распределении размера оборудования термальные факторы играют большую роль. Такие стандарты, как IEC 61439-2, устанавливают ограничения на то, насколько температура может подняться внутри электрических шкафов, когда они работают на полную мощность. Это часто означает увеличение объемов, которые не требуются для правильного конвекционного охлаждения, или установку вентиляторов, которые занимают драгоценное пространство внутри панелей. Риски ошибки существенны. Согласно исследованию NFPA по электробезопасности, проведенному в прошлом году, почти половина (43%) всех проведенных пожаров вызвана помещениями, которые просто не были достаточно большими для их предполагаемой нагрузки. Для инженеров, работающих над конструкцией панелей, отслеживание различных региональных правил становится важной работой. Североамериканские проекты следуют рекомендациям UL 508A, в то время как европейские установки должны соответствовать спецификациям EN 61439. Эти различия имеют значение, потому что такие вещи, как место входа кабелей в шкаф, как далеко между собой должны быть расположены терминалы, и даже то, как проводники изгибаются вокруг углов, варьируются между юрисдикциями. В конце концов, соблюдение этих правил не только избегает штрафов или утраты одобрения рынка. Правильное соблюдение правил помогает оборудованию выдерживать любые условия, с которыми оно сталкивается на фабриках, складах и в других промышленных условиях, где наиболее важна надежность.

Часто задаваемые вопросы

Какие ключевые факторы определяют размер электрического шкафа?

Ключевыми факторами являются компоненты, размещаемые внутри шкафа, запас места для будущего расширения, пространство для циркуляции воздуха и тепловой режим. Также крайне важны достаточное пространство для кабельной прокладки и зазоры для технического обслуживания.

Почему управление тепловым режимом важно при проектировании электрического шкафа?

Управление тепловым режимом предотвращает перегрев, который может привести к отказу оборудования. Правильная вентиляция и достаточные межкомпонентные зазоры имеют решающее значение для обеспечения надёжной работы компонентов.

В чём разница между охлаждением за счёт естественной конвекции и принудительным охлаждением с помощью вентиляторов для шкафов со степенью защиты IP55?

Охлаждение за счёт естественной конвекции требует больше места, но связано с меньшими затратами на техническое обслуживание; системы принудительного охлаждения позволяют создавать компактные конструкции, однако требуют регулярного технического обслуживания для поддержания эффективности.

Как стандарты МЭК влияют на проектирование электрических шкафов?

Стандарты МЭК определяют минимальные расстояния между компонентами, требования к степени защиты (IP) и тепловые ограничения, обеспечивая безопасность, надёжность и соответствие международным нормативным требованиям.
