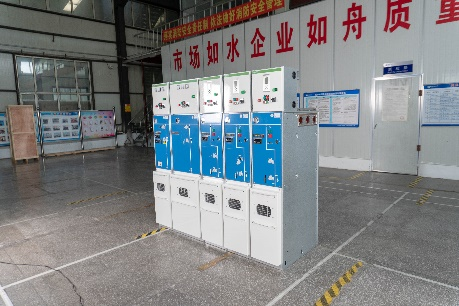

Как выбрать кольцевой распределительный блок для городских сетей электроснабжения

Понимание требований городских электросетей и характеристик комплектного распределительного устройства кольцевого типа

Профили нагрузки в условиях высокой плотности застройки и ограничения динамической топологии сети

Распределение электроэнергии становится чрезвычайно сложным в городах, где люди и предприятия расположены настолько плотно. Спрос на электричество колеблется в течение всего дня: он достигает максимума в рабочие часы, когда офисы открыты, и почти не снижается ночью. Распределительные устройства кольцевой сети, или RMU (Ring Main Units), должны справляться со всеми этими колебаниями, не допуская перерывов в подаче электроэнергии потребителям. При отключении электроснабжения в крупном городском районе компании теряют деньги очень быстро — в среднем около 740 000 долларов США, согласно исследованию Института Понемона, проведённому в прошлом году. Именно поэтому правильная настройка и эксплуатация RMU имеет столь важное значение. Инженеры сталкиваются здесь с рядом серьёзных задач. Во-первых, им необходимо управлять автоматическими системами переключения электропитания между различными участками сети без возникновения нежелательных просадок напряжения. Во-вторых, требуется решать проблему обратной подачи электроэнергии в сеть от солнечных панелей, что изначально не предусматривалось при проектировании. И, наконец, необходимы коммутационные устройства, способные в реальном времени изменять топологию сети посредством дистанционного управления, а не ожидать, пока кто-то физически выедет на место и произведёт настройку вручную.

Жесткие экологические факторы: загрязнение, влажность, температура и ограничения по пространству

Коммутационное оборудование, установленное в городах, сталкивается с серьёзными экологическими вызовами, которые со временем приводят к разрушению стандартного оборудования. Загрязнение от заводов оставляет на изоляторах проводящие отложения, повышающие вероятность опасных перекрытий. В сочетании с постоянной влажностью воздуха и резкими перепадами температур между подземными туннелями и крышами зданий эти факторы ускоряют коррозию и износ изоляционных материалов. Кольцевые распределительные устройства (RMU) противостоят всему этому ущербу благодаря герметичным корпусам, устойчивым к коррозии (степень защиты не ниже IP67), изоляционным системам, нечувствительным к воздействию воды, а также компактным габаритам, позволяющим удобно размещать их внутри трансформаторных подстанций или в подземных камерах. Исследование, опубликованное в 2022 году IEEE, показало, что переход на газоизолированные RMU позволил сократить частоту отказов, вызванных загрязнением, почти на четыре пятых в прибрежных районах. Экономия места также имеет большое значение: более новые модели занимают менее половины объёма старого коммутационного оборудования, но при этом сохраняют способность выдерживать схожие электрические нагрузки в аварийных режимах.

Оценка ключевых технических характеристик для обеспечения надёжной работы распределительного устройства кольцевого типа

Класс напряжения, номинальный ток и тепловая стабильность в распределительных сетях среднего напряжения городского типа

Выбор правильного уровня напряжения — обычно в диапазоне от 11 до 33 кВ для городских электросетей — обеспечивает бесперебойную совместимость с существующей инфраструктурой. Что касается номинальных токов, они должны превышать прогнозируемый рост нагрузки. Часто именно эта ошибка приводит к преждевременному выходу оборудования из строя. Не менее важна термостойкость: компоненты должны выдерживать длительные нагрузки без чрезмерного нагрева, поскольку повышенная температура ускоряет деградацию изоляции быстрее, чем это допустимо. Согласно различным отчётам по надёжности, почти четыре из десяти проблем в сетях среднего напряжения обусловлены именно тепловыми режимами. Для инженеров, оценивающих варианты оборудования, особое внимание следует уделять системам с встроенным контролем температуры шин и эффективными средствами отвода тепла, особенно при проектировании подземных подстанций, где естественная циркуляция воздуха ограничена.

Способность выдерживать токи короткого замыкания и совместимость с уровнем повреждения

Токи короткого замыкания в городских электрических сетях, как правило, значительно превышают номинальные значения и порой превышают 25 кА из-за высокой степени взаимосвязанности сети. Что касается комплектных распределительных устройств кольцевого типа (RMU), их способность выдерживать токи короткого замыкания должна соответствовать или превосходить местные требования. В противном случае при возникновении аварийных ситуаций существует реальная угроза серьёзных последствий. Также необходимо выполнить несколько важных проверок. Во-первых, убедитесь, что устройство способно отключать асимметричные токи — например, до примерно 63 кА в крупных городских районах. Затем проверьте, сохраняет ли оно устойчивость под действием электромагнитных сил, известных всем специалистам. И, наконец, подтвердите, что индикаторы прохождения тока короткого замыкания действительно срабатывают достаточно быстро — желательно в течение примерно 20 миллисекунд. Оборудование, не соответствующее хотя бы одному из этих требований, может увеличить вероятность каскадных отказов в плотных сетевых системах в три раза. Перед приобретением любого нового оборудования обязательно изучите специализированные отчёты по анализу аварийных режимов для конкретного места установки.

Выбор оптимальной технологии изоляции для установки кольцевых распределительных устройств в городских условиях

Кольцевые распределительные устройства с изоляцией на основе газа SF₆, твёрдой изоляцией и воздушной изоляцией: компромиссы по занимаемой площади, безопасности и техническому обслуживанию

При выборе кольцевых распределительных устройств (КРУ) для городских условий особое значение имеет правильный выбор изоляции. Существует три основных варианта: КРУ с изоляцией на основе газа SF6, твёрдотельные КРУ и КРУ с воздушной изоляцией — у каждого из них есть свои преимущества и недостатки. КРУ с газовой изоляцией занимают меньше места, что особенно важно в условиях ограниченной площади подстанций. Кроме того, они обеспечивают более надёжную защиту от электрических дуг благодаря высоким диэлектрическим свойствам SF6. Однако здесь есть существенный нюанс: такие устройства требуют специального обращения с газом, а регуляторы всё строже ограничивают применение SF6 из-за его крайне негативного воздействия на окружающую среду (его потенциал глобального потепления примерно в 24 300 раз выше, чем у CO2). Твёрдотельные модели полностью решают проблему парниковых газов, используя в качестве изолирующего барьера материалы, такие как эпоксидные смолы или термопласты. При этом их габариты примерно на 40 % меньше, чем у аналогов с воздушной изоляцией, однако они по-прежнему соответствуют стандарту IP67 по защите от погодных воздействий. Отсутствие необходимости в регулярном техническом обслуживании делает их идеальным решением для интеллектуальных городских энергосетей, хотя при длительной эксплуатации с нагрузками свыше 630 А они могут испытывать определённые трудности. КРУ с воздушной изоляцией, возможно, дешевле при первоначальной закупке и обладают высокой механической прочностью, но при монтаже занимают на 60–80 % больше места. Кроме того, в таких местностях, как прибрежные города, где повышенная влажность способствует осаждению солевого тумана и других загрязняющих веществ, они быстрее загрязняются. Что касается технического обслуживания, то КРУ с изоляцией на основе SF6 обычно требуют проверки на герметичность каждые два-три года; твёрдотельные КРУ нуждаются лишь в периодическом визуальном осмотре, тогда как КРУ с воздушной изоляцией в загрязнённых районах накапливают грязь настолько быстро, что требуют очистки каждые три месяца. По показателям теплостойкости твёрдотельные КРУ сохраняют работоспособность даже при температуре до 65 °C, что даёт им преимущество примерно в 15 °C по сравнению с аналогами с воздушной изоляцией — согласно последним результатам термических испытаний, проведённых ZWU в 2024 году.

Повышение надежности и интеграции в интеллектуальные электросети при развертывании кольцевых распределительных устройств

Комплексные функции защиты: индикация прохождения аварийного тока, моторизованные переключения и готовность к работе с системами диспетчерского управления и сбора данных (SCADA)/стандартом IEC 61850

Современные кольцевые распределительные устройства оснащаются важнейшими технологиями защиты, которые значительно повышают устойчивость городских электросетей к перебоям. Возьмём, к примеру, индикацию прохождения аварийного тока (FPI). Эта система позволяет довольно быстро локализовать место возникновения повреждения, что сокращает продолжительность отключений, поскольку бригады могут сосредоточить ремонтные работы именно в тех местах, где это необходимо. Далее — дистанционно управляемые приводы коммутационных аппаратов, позволяющие операторам управлять такими устройствами удалённо из безопасных мест, а не отправлять персонал в опасные зоны во время штормов или других чрезвычайных ситуаций. Системы диспетчерского управления и сбора данных (SCADA), совместимые со стандартом IEC 61850, обеспечивают обмен разнообразной информацией в реальном времени между различными участками сети с использованием унифицированных протоколов связи. Что это означает? Кольцевые распределительные устройства больше не являются пассивными компонентами: они превращаются в «умные» узлы общей инфраструктуры электросети. Благодаря такой комплексной интеграции энергоснабжающие организации получают ранние предупреждения о потенциальных проблемах, требующих технического обслуживания, более эффективный контроль сразу над несколькими распределительными точками, а также возможность автоматической корректировки распределения нагрузки при возникновении неполадок в любой части системы.

Эти возможности поддерживают самовосстанавливающиеся городские сети, минимизируют простои и повышают совместимость в рамках экосистемы энергоснабжающих организаций, позволяя операторам внедрять стратегии прогнозного технического обслуживания, которые снижают эксплуатационные расходы и увеличивают срок службы систем.
