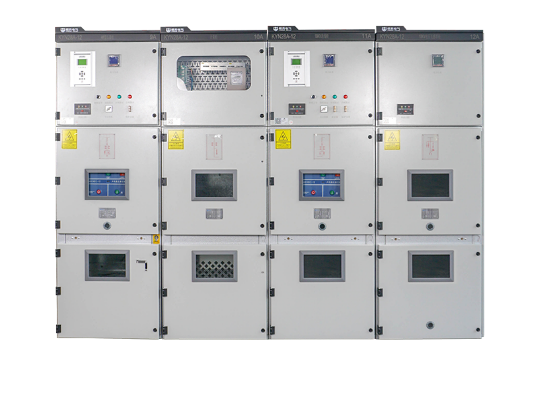

Выбор подходящего коммутационного оборудования среднего напряжения для городских электрических сетей

Ограниченное пространство в городах и растущая нагрузка определяют выбор распределительных устройств среднего напряжения

Рост плотности нагрузки и ограничения по площади подстанций в городах

Растущая тенденция переезда людей в города привела к резкому росту спроса на электроэнергию в крупных городских агломерациях. Согласно докладу Международного энергетического агентства за прошлый год, в этих густонаселённых зонах ежегодный объём необходимой электроэнергии возрастает примерно на 5–8 %. Это создаёт колоссальную нагрузку на устаревшие инфраструктурные системы, изначально не рассчитанные на столь интенсивное использование. Одновременно с этим поиск места для строительства новых подстанций становится всё сложнее: цены на землю продолжают расти, а местные власти ограничивают виды объектов, разрешённых к возведению на тех или иных территориях. Возьмём, к примеру, традиционные воздушные распределительные устройства (ВРУ). Такие крупногабаритные установки требуют значительного свободного пространства вокруг себя — порой более десяти метров между компонентами. Подобные требования становятся нереалистичными при стоимости земли, достигающей 500 долларов США и более за квадратный метр. Поэтому большинство энергоснабжающих компаний переходят на компактные альтернативные решения — такие как газоизолированные (GIS) и твёрдоизолированные распределительные устройства, позволяющие сократить занимаемую площадь примерно на две трети. Это имеет огромное значение, поскольку расширение за счёт освоения новых территорий означает чрезвычайно высокие затраты на приобретение дополнительных участков. Яркий пример — подстанция Синагава в Токио, где удалось удвоить мощность без приобретения каких-либо дополнительных земельных участков благодаря переходу на технологию газоизолированных распределительных устройств. Только на проектах по расширению таким образом было сэкономлено порядка двадцати миллионов долларов США. И по мере того как наши города продолжают концентрировать всё больше людей на всё более ограниченных территориях, задача обеспечения всей этой дополнительной электрической нагрузки без значительного увеличения занимаемой площади остаётся одной из самых серьёзных проблем, стоящих сегодня перед операторами современных электрических сетей.

Как особенности городской электросети определяют габариты и требования к интеграции комплектных распределительных устройств среднего напряжения

Подземные кабельные сети, высокие токи короткого замыкания (>25 кА) и близость к общественным зонам обуславливают уникальные требования к распределительным устройствам в городских условиях. Габариты устройств эволюционируют в сторону мелкозаглубленных (<1,5 м) модульных конструкций с обслуживанием спереди для размещения в подвальных колодцах и узких коридорах. Требования к интеграции включают:

Кроме того, коммутационное оборудование должно взаимодействовать со смарт-сетями посредством встроенных датчиков и протоколов связи IEC 61850, что обеспечивает удалённую диагностику через систему SCADA и сокращает необходимость ручного вмешательства в перегруженных районах. Сочетание компактности и цифровой готовности делает коммутационное оборудование среднего напряжения ключевым элементом модернизации городских электросетей.

ГИС, ОРУ и КИС: сравнение технологий коммутационного оборудования среднего напряжения для применения в городских условиях

Надёжность, безопасность и компактность: прямое сравнение

Системы электроснабжения в городах требуют решений в области коммутационного оборудования, обеспечивающих оптимальный баланс между надёжной работой, безопасностью персонала и эффективным использованием ограниченного пространства. Коммутационное оборудование с воздушной изоляцией использует обычный воздух в качестве изолирующего материала, что означает необходимость значительного свободного пространства вокруг подстанций для обеспечения требуемого расстояния по воздуху. Альтернативой является коммутационное оборудование с газовой изоляцией, в котором все компоненты размещаются внутри герметичных контейнеров с шестифтористой серой, что позволяет создавать значительно более компактные установки непосредственно в центре городских районов. Существует также коммутационное оборудование с твёрдой изоляцией на основе эпоксидных смол, которое экологически безопасно, однако не обеспечивает столь же значительной экономии места, как вариант с газовой изоляцией. Каждый из этих вариантов имеет свои собственные компромиссы при проектировании современных объектов электроэнергетической инфраструктуры.

ГИС сокращает потребность в площади на 70 % по сравнению с ОИС, одновременно обеспечивая превосходную защиту от дуговых замыканий. Недавние исследования проектирования подстанций подтверждают, что ГИС обеспечивает эксплуатационную надёжность на уровне 99,8 % в условиях плотной застройки, где простои обходятся в 740 тыс. долл. США в час (Ponemon, 2023).

Почему ГИС является ведущим решением для комплектных распределительных устройств среднего напряжения в городских условиях с ограниченным пространством

Газоизолированные распределительные устройства (GIS) стали предпочтительным решением для городских установок, поскольку обеспечивают исключительную экономию пространства и повышают безопасность эксплуатации. Оборудование оснащено герметичными отсеками с элегазом (SF6), которые защищают внутренние компоненты от пыли и влаги; кроме того, оно устойчиво к воздействию самых разных неблагоприятных факторов — от затопления и пыльных бурь до умышленного повреждения, что особенно важно при монтаже под землёй или в глубине фундаментов зданий. Ключевое преимущество GIS — его компактность по сравнению с традиционными системами. Благодаря этому инженеры могут размещать его непосредственно в существующих сооружениях без необходимости приобретения новых участков земли, что ускоряет модернизацию электросетей в городах. Кроме того, поскольку GIS хорошо интегрируется с системами диспетчерского управления и сбора данных (SCADA), техническому персоналу не требуется регулярно проводить осмотр оборудования в перегруженных районах, где доступ затруднён. В перспективе, по мере роста численности населения городских центров и увеличения потребления электроэнергии, исследования показывают, что установка GIS занимает примерно на 40 % меньше времени и обеспечивает экономию порядка 30 % в долгосрочной перспективе по сравнению с альтернативными решениями — согласно данным, опубликованным Институтом инженеров по электротехнике и радиотехнике (IET) в 2023 году. Эти преимущества делают GIS не только технически превосходящим решением, но и экономически обоснованным выбором для быстро растущих городов, стремящихся устойчиво расширять свои электрические мощности.

Критические критерии производительности для городского коммутационного оборудования среднего напряжения

Защита от дуговых повреждений и соответствие стандартам безопасности городской инфраструктуры

Коммутационное оборудование, используемое в городских условиях, должно обеспечивать надёжную защиту от дуговых замыканий. Температура во время вспышки дуги может превышать 35 000 градусов по Фаренгейту, что делает такие места чрезвычайно опасными в районах с высокой плотностью населения и интенсивной трудовой активностью. Современные конструкции оборудования включают специальные дугостойкие материалы, а также системы сброса давления, которые фактически направляют энергию взрывной волны в сторону от персонала, находящегося поблизости. Соблюдение стандартов, таких как IEC 62271-200 и IEEE C37.20.7, более не является опциональным — особенно если учитывать средние потери бизнеса при каждом таком инциденте, составляющие около 740 000 долларов США, согласно исследованию Института Понемона за прошлый год. Помимо предотвращения распространения одного отказа по всей системе, эти усовершенствования конструкции помогают компаниям соблюдать строгие требования к безопасности, характерные для проектов городской электросетевой инфраструктуры.

Готовность к «умным сетям»: интеграция SCADA, дистанционное управление и цифровой мониторинг

Коммутационное оборудование среднего напряжения должно обеспечивать бесшовную интеграцию с системами диспетчерского управления и сбора данных (SCADA). Мониторинг в реальном времени с помощью датчиков Интернета вещей (IoT) позволяет осуществлять прогнозное техническое обслуживание, сокращая простои городских электросетей до 45 %. Возможность удалённого управления минимизирует риск воздействия опасных условий на персонал при переконфигурации сетей. Рассмотрите следующие критически важные функции совместимости:

Эта цифровая инфраструктура превращает коммутационное оборудование в интеллектуальные узлы сети, обеспечивая динамическое управление нагрузкой в период пикового спроса в городских условиях.

Общая стоимость владения и долгосрочная надёжность при применении в условиях высокой застройки городских территорий

Выбор комплектных устройств среднего напряжения для перегруженных городских электросетей требует выхода за рамки простой оценки первоначальной стоимости приобретения. Сам монтаж зачастую обходится значительно дороже, чем само оборудование: в отдельных случаях его стоимость достигает двукратной или даже трёхкратной величины из-за логистических сложностей и необходимости привлечения специализированных квалифицированных специалистов. Городские условия также создают уникальные трудности: расходы на техническое обслуживание, как правило, на 35 % выше по сравнению с пригородными зонами, где ограничения по площади не столь жёсткие. Надёжность оборудования в течение всего срока службы имеет решающее значение для совокупных затрат. Одно лишь аварийное отключение в ключевых точках системы может повлечь за собой колоссальные потери — в среднем около 740 000 долларов США, согласно исследованию, проведённому компанией Ponemon в 2023 году. Именно поэтому интеллектуальные технологии мониторинга играют столь важную роль: они позволяют операторам устранять неисправности до их возникновения и сокращают количество незапланированных отключений почти вдвое во многих случаях. При выборе комплектных устройств сегодня следует в первую очередь обращать внимание на определённые конструктивные особенности.

• Модульные компоненты для упрощения ремонта
• Возможности удалённой диагностики
• Удлиненные интервалы обслуживания

Доказанная надёжность в условиях круглосуточной эксплуатации в конечном счёте обеспечивает более низкую совокупную стоимость владения (TCO), что подтверждается анализом затрат за 30-летний жизненный цикл: модели с высокой надёжностью демонстрируют на 22 % меньшие совокупные расходы, несмотря на более высокие первоначальные инвестиции.

Часто задаваемые вопросы

Что такое коммутационное оборудование среднего напряжения?

Коммутационное оборудование среднего напряжения — это системы, используемые для управления и распределения электроэнергии в городских условиях; к ним относятся, в частности, системы с воздушной изоляцией (AIS), газовой изоляцией (GIS) и твёрдой изоляцией (SIS).

Почему эффективное использование пространства имеет решающее значение для коммутационного оборудования в городских условиях?

Эффективное использование пространства критически важно из-за высокой стоимости земли и ограниченной доступной площади в городских условиях, что обуславливает предпочтение компактных систем, таких как GIS.

Какие преимущества GIS для городской электрической инфраструктуры?

GIS обеспечивает превосходную экономию пространства и высокую надёжность, что делает её идеальным решением для плотно застроенных городских территорий, позволяя размещать небольшие, но прочные установки с минимальными требованиями к техническому обслуживанию.

Какую роль играет готовность к «умным сетям» в современных распределительных устройствах?

Готовность к «умным сетям» за счёт интеграции с системами диспетчерского управления и сбора данных (SCADA) и датчиками Интернета вещей (IoT) обеспечивает прогнозное техническое обслуживание и удалённое управление, что минимизирует простои и повышает эффективность.

Как городские ограничения влияют на конструкцию распределительных устройств?

Городские ограничения требуют адаптаций, таких как механизмы управления с передней стороны, сейсмические крепления и системы локализации дугового разряда, чтобы соответствовать требованиям общественной безопасности и рационального использования пространства.
