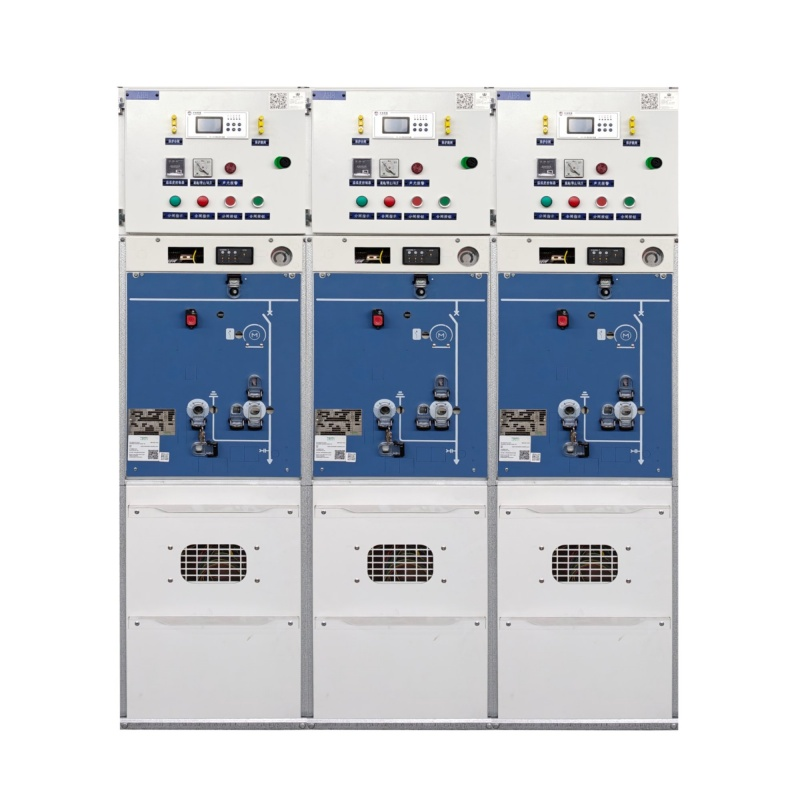

KYN28-12: Eng yaxshi qoplamali o‘tkazgichlar yechimi

KYN28-12 bron qoplamali, olib tashlanadigan, metall bilan yopiq elektr uskunasini tushunish

KYN28-12 elektr uskunasi nima va uning asosiy funksiyasi?

KYN28-12 elektr ta'minot qurilmasi asosan 12 kilovoltgacha bo'lgan kuchlanishlarda ichki foydalanish uchun o'rtacha kuchlanishli taqsimlash vositasi sifatida xizmat qiladi. Ushbu uskunani ajratib turadigan narsa — bir nechta muhim funksiyalarni bitta ixcham blokda birlashtirgan mustahkam metall korpusidir. Simonni himoya qilish quvvatni taqsimlash bilan birga amalga oshiriladi, shunday ekan, nosozliklar kerak bo'lganda avtomatik ravishada izolyatsiya qilinadi. Xavfsizlik dizayn jarayonining asosiy jihati bo'lib, barcha narsa alohida bo'limlarda saqlanishini tushuntiradi. Bu sozlamasi ishlab chiqarish korxonalari yoki elektr podstantsiyalaridagi qattiq sharoitlarda, ishonchlilik ayniqsa muhim bo'lganda, ayniqsa yaxshi ishlaydi.

Olib tashlanadigan (chiqariladigan) elektr ta'minot qurilmasi dizaynining asosiy xususiyatlari

Olib tashlanadigan dizayn funktsional komponentlarni alohida modullarga ajratadi:

• Avtomatik uloqtirgichlarni avloddan uzmasdan tekshirish uchun gorizontal ravishda chiqarish mumkin
• Mustaqil kabel va avtobus tarmoqlari yoyiladigan yong'in tarqalishiga yo'l qo'ymaydi
• Mexanik blokirovkalar ta'mirlash davrida o'tkazgich qismlarga kirishni to'sib turadi

Bu modulli tizim IP4X darajasidagi changdan himoyani saqlab, uzilishlarni doimiy tizimlarga nisbatan 40% kamaytiradi.

Ichki metall qoplamali o'zgartirgich tarmoqlari qo'llaniladigan sohalarning umumiy ko'rinishi

Yetakchi ishlab chiqaruvchilar KYN28-12 shkaflarini uchta asosiy muhitda qo'llashmoqda:

1. Elektr stansiyalari — 3—10 kV elektr energiyasini taqsimlaydi va tarmoq yuklarini nazorat qiladi
2. Sanoat komplekslari — Neft-kimyo zavodlarida dvigatellar va transformatorlarni himoya qiladi
3. Shahar tarmoqlari — Kompakt o'lchami ko'p qavatli binolar va yer osti tarmoqlari uchun mos keladi

Metall qoplamali tuzilma 50°C gacha bo'lgan haroratlarga chidamli, shu sababli mustahkam issiqlikni boshqarish talab etiladigan ob'ektlar uchun idealdir.

Paragraf barcha formatlash qoidalarga mos: H1 sarlavhalar ishlatilmaydi, faqat belgilangan H2/H3 sarlavhalar ishlatiladi, taqiqlangan havolalardan saqlinadi va tabiiy kalit so'zlarni integratsiyasini saqlaydi.

Xavfsizlikni va texnik xizmat ko'rsatishni yaxshilash uchun asosiy tuzilma hamda bo'limlar tartibi

Shinalar, o'tkazgichlarni uzuvchi apparatlar va kabel bo'limlarining birlashishi

KYN28-12 elektr ta'minot qurilmasi magistral, oqim uzgich va kabelni alohida bo'limlarga ajratuvchi uch darajali bo'lim tizimiga ega. Bu xususiyat aslida qismlar orasidagi elektromagnit shovqinni kamaytiradi va bir nechta ta'minot bloklarini muammolar sodir bo'lmaydigan tarzda yonma-yon o'rnatish imkonini beradi. Sanoat ma'lumotlariga ko'ra, bunday ajratilgan dizayn eski, ajratilmagan tizimlarga nisbatan nosozlik tarqalish xavfini taxminan uchdan ikkiga kamaytirishi mumkin. Yuqori kuchlanishli muhitda hatto kichik muammolar ham katta to'xtashlarga yoki xavfsizlik xavflariga olib kelishi mumkinligi sababli, aynan shu ishonchlilik katta ahamiyatga ega.

Metall bilan qoplangan bo'linma dizayni orqali xavfsizlik izolyatsiyasi

Chidamli 2 mm galvanizli po'lat bo'limlari o'tkazuvchan komponentlarni boshqaruv maydonlaridan ajratadi. Ushbu to'siqlar 300 ms davomida 50 kA gacha bo'lgan ichki yoy uzilishlariga chidaydi va portlash kuchlarini samarali ravishda o'z ichiga oladi. Bo'limlarning IP4X kirish himoya darajasi normal ishlash davomida chang va axlat izolyatsiya butunligini buzmasligini ta'minlaydi.

Operatsionaviy xavfsizlikdagi blokirovka mexanizmlarining roli

Besh bosqichli mexanik blokirovka tizimi quyidagilarni oldini oladi:

• Yuklamali sharoitda uzatuvchini ulash/ulardan olib tashlash
• Uzatuvchilar o‘tkazgich bo'lganda shkaflarning eshigini ochish
• Kuchlanish tekshirilishidan oldin yer bilan ta'minlovchi qurilmani yoqish

Bu xavfsizlik protokollari IEC 62271-200 standartlariga mos keladi va texnik xizmat ko'rsatish bilan bog'liq halokatli hodisalarning 92% da inson omilini bartaraf etadi.

Modulli bo'linmalilik tufayli texnik xizmat ko'rsatishning osonligi

Chiqarib olinadigan uzatuvchi tayoqchasi va old tomondan kirish mumkin bo'lgan kabel ulanishlari tizimni butunlay o'chirmasdan 20 daqiqadan kamroq vaqt ichida komponentlarni almashtirish imkonini beradi. Texnik xizmat ko'rsatish jurnallari modulli dizaynning har bir hodisa uchun uzilish vaqtlarini o'zgarmas ramkali alternativlarga nisbatan 3—4 soatga qisqartirishini ko'rsatadi.

Texnik xususiyatlar: Kuchlanish, Tok va Ishlash standartlari

Nominal kuchlanish va chastota (12kV, 50Hz) tushuntirilgan

KYN28-12 elektr uskunasi 12 kV nominal kuchlanishda ishlaydi va 50 Gts chastotada ishlaydi, bu o'rtacha kuchlanishdagi elektr tizimlari uchun IEC 62271-200 standartlariga mos keladi. Bu ayniqsa foydali bo'lgan kuchlanish darajasi shu jihatdan qiziqki, u yaxshi izolyatsiya xususiyatlarini ta'minlab, shu bilan birga panel hajmini ma'lum darajada kichik saqlay oladi. Shu sababli ham ko'plab shaharlar va zavodlar, ayniqsa joy muhim bo'lgan joylarda, elektr infratuzilmalarni loyihalashda aynan shu uskunalarni tanlashadi. Moslikka kelsak, dunyo bo'ylab ko'pchilik tarmoqlar 50 Gts ni standart chastota sifatida qo'llaydiganligi sababli, ushbu dizayn mavjud tizimlarga yangi jihozlarni ulash jarayonida muhandislarga hech qanday qiyinchilik tug'dirmasdan mukammal mos keladi.

Asosiy texnik parametrlar: Nominal tok 4000A gacha

Asosiy ishlash parametrlari quyidagilardan iborat:

Yuqori tok reytinglari (4000A gacha) qarshilik yo'qotishini 1,5 μ©/m dan kamroq darajada saqlash uchun kumush bilan plitalangan birlashmalarga ega mis magistral tarmoqlarni talab qiladi.

Insulyatsiya darajasi va dielektrik ishlash standartlari

Ulovli uskuna 42 kV quvvat chastotasi chidamligi va 75 kV momo urilishidan himoyasini uchmartalik germetik epoksidli insulyatsion to'siqlar orqali ta'minlaydi. Bu 12 kV tizim talablari me'yorida 25% ortiq bo'ladi va kondensator banklari yoki dvigatel ishga tushirish hodisalari tufayli vujudga keladigan kuchlanish tushishlariga zaxira hajmini ta'minlaydi. Har chorakda o'tkaziladigan IR sinovi (fazadan yerga qarab ¥1000MΩ) 30 yildan ortiq xizmat muddati davomida dielektrik butunligini saqlaydi.

Qisqa tutashuv chidamligi: 3 soniya davomida 50 kA gacha

Elektrodinamik barqarorlik 3 soniya davomida 50 kA RMS simmetrik qisqa tutashuv oqimlariga chidaydigan mustahkamlangan aluminiy qotishma avtobus kanallari orqali ta'minlanadi. Maydon sinovlari maksimal nosozlik sharoitida avtobus tayanchlarida doimiy deformatsiyaning 2% dan kam ekanligini ko'rsatdi — bu eski uglerod po'lat konstruksiyalariga qaraganda 40% yaxshilanishdir.

12 kV li vakuumli uzatgichning KYN28-12 ishlashidagi roli

12 kV li vakuumli uzatgich texnologiyasining afzalliklari

So'ndiruvchi yoylarning nozik aralashmalarini to'xtatish tufayli so'ndirishni uzishda 12 kV li so'ndiruvchi vakuumli uzgichlar ajoyib ishonchlilikni ta'minlaydi. Ushbu uzgichlar juda ham maydaroq bo'lib, KYN28-12 elektr apparatlari paneliga hech qanday katta o'zgartirishsiz joylashtirilishi mumkin. Shuningdek, maydon hisobotlariga ko'ra, eski yog'li modellarga nisbatan ularga taxminan 70% kamroq texnik xizmat ko'rsatish kerak. Haqiqiy dunyo sinovlari ushbu qurilmalar me'yorida ishlash belgilari namoyon bo'lishidan oldin 10,000 dan ortiq mexanik operatsiyalarni bajarishlari mumkinligini ko'rsatdi, bu ularni kun davomida doimiy ravishda yoqiladigan va o'chiriladigan yuklarga ega sanoat korxonalari uchun ideal qiladi.

Vakuumli uzgichlarning yoy so'ndirish samaradorligi va foydalanish muddati

Vakuumli uzatgichlar tez dielektrik tiklanish xususiyatlari tufayli elektr yoyini 8 millisekunddan kam vaqt ichida o'chirib qo'yishi mumkin. Ushbu qurilmalar yoyni o'chirish tezligi jihatidan an'anaviy SF6 modellariga nisbatan taxminan 40% afzalroq. Tezroq reaksiya kontaktlarning eskirishini kamaytiradi, shu sababli ham texnik xizmat ko'rsatish kamroq talab etiladi. Aksariyat vakuumli uzatgichlar almashtirish talab qilinmasdan standart 12 kV quvvat tarmog'ida 15 yildan ortiq ishlashga mo'ljallangan. Boshqa tomondan, SF6 gazining global iqlim o'zgarish potensial bahosi 23,500 bo'lib, bu deyarli iqlim portlashi sodir bo'lishini kutayotgandek. Vakuum texnologiyasi esa umuman gazli oqova gazlar chiqarmaydi, shu sababli ham barcha shu muammolardan qutuladi. Shu sababli ham zamonaviy kompaniyalarning aksariyati infratuzilmani yangilashda hozirda vakuum echimlariga o'tishmoqda.

Ishonchli himoya uchun KYN28-12 tarmoq qurilmasi bilan integratsiya

KYN28-12 shkaflari harorat o'zgarganda ham qarshilik o'zgarishini 0,05 mikrosimensdan kamroq saqlab turadigan standart o'rnatish relsari va ekranlangan ulagichlar orqali vakuumli uzgichlar bilan birga ishlaydi. Xavfsizlik dizayniga tizim ishlayotgan paytida bo'limlarni ochishni to'xtatuvchi uchta alohida blokirovka qurilmasi orqali kiritilgan bo'lib, bu IEC 62271-200 standartlarida belgilangan barcha talablarga javob beradi. Amaliy sinovlar yangi himoya rele tizimlariga ulanganda ushbu qurilmalar noaniqlikni taxminan 99,98% aniq tozalaydigan darajada ishonchli ekanligini ko'rsatadi va bu esa ishlash vaqti qimmatga tushadigan sanoat sohalarida juda foydali.

SF6 va moyli sim uzgichlar bilan taqqoslash

12 kV qo'llanmalari uchun vakuum uzgichlar SF6 ga nisbatan 42%, mo'yinchilik asosidagi tizimlarga nisbatan esa 68% foydalanish davri davomida xarajatlarni kamaytiradi hamda IEC 56/62271 dielektrik talablariga javob beradi. Shuningdek, ular yonuvchan materiallarni o'z ichiga olmaganligi sababli mo'yin bilan to'ldirilgan dizaynlarga qaraganda 91% kamroq yong'in xavf-xatarini keltirib chiqaradi.

KYN28-12 taqsimlash qurilmalari uchun qo'llash sohalari va ishlash bo'yicha eng yaxshi amaliyotlar

Elektr stansiyalari va transformator podstansiyalarida keng qamrovli joriy etilishi

KYN28-12 taqsimot qurilmasi zamonaviy elektr tarmoqlarida elektr energiyasini tarqatishning deyarli muhim qismiga aylangan. Hozirda sanoat mintaqalaridagi yangi transformator podstansiyalari shu uslubni qo'llashga intilmoqda, chunki u modulli tuzilish va yaxshi nosozlik izolyatsiya funksiyalarini taklif etadi. Uning ajralib turadigan tomoni — bu tarmoq avtomatlashtirish tizimlariga ulanishda juda yaxshi ishlaydigan metall korpusdir. Bu barcha xavotirlarni keltirib chiqaradigan, talab ko'tarilayotgan vaqt mobaynida ham elektr ta'minotining barqarorligini saqlash imkonini beradi. Statistik ma'lumotlar ham shuni tasdiqlaydi — so'nggi so'rovnomalarga ko'ra, jihoz ishlab chiqaruvchilarning taxminan 78 foizi hozirda aynan shu modelga tayanmoqda.

Barqaror 12 kV ta'minoti talab qilinadigan sanoat ob'ektlarida foydalanish

Neft-kimyo va po'lat sanoati kabi sanoat tarmoqlari 12 kV quvvatni uzluksiz yetkazib berish uchun KYN28-12 ga tayanadi. Chiqiladigan uzatuvchi dizayni ta'mirlash paytida ishdan bo'sh vaqtni minimallashtiradi. Bu elektr ta'minoti uzilishidan har yili 2 million dollardan ortiq ishlab chiqarish yo'qotishlarini bildiradigan zavodlar uchun muhim afzallikdir.

Muammolar: Shahar tarqatish tarmoqlarida ishonchlilikni oshirish

So'nggi shahar tarmoqlarini yangilash loyihasida KYN28-12ni amalga oshirish qisqa uzilishlardan himoya qilish orqali uzilish tezligini 42% ga kamaytirdi. Kompartmentlangan joylashuv xatolarni tezkor aniqlash imkonini berdi, bu esa o'rtacha ta'mirlash vaqtini 8,2 soatdan 2,5 soatga qisqartiradi.

To'g'ri o'rnatish va muntazam ta'mirlash bo'yicha ko'rsatmalar

Shinalarni yig'ish paytida moment qiymatlarga rioya qiling (±10% noaniqlik) va elektr uskunalari xonalari uchun optimal ishlash uchun namlik darajasini 40—60% oralig'ida saqlang.

KYN28-12 elektr ta'minot tizimlarida uchraydigan muammolarni bartaraf etish

1. Qisman chiqish ogohlantirishlari : Kabel bo'limlarida chang to'planishini tekshiring
2. Uzatgichni o'rnatishda qiyinchiliklar : Shassi relslari va aylanuvchi g'ildiraklarning tekisliligini tekshiring
3. Harorat sakrashi : Boltli ulanmalarni <0,1 mm bo'shliqqa moslashtirib mahkamlang

Tekshiruvdan oldin doim bo'limlarni tokdan ajrating, xavfsiz ajratish uchun ko'rinadigan uzilish dizaynidan foydalaning. Yillik issiqso'nggi tadqiqotlar ishlashga ta'sir qilishidan oldin potentsial nosozliklarning 89% ini bashorat qilishi mumkin.

Ko'p so'raladigan savollar

KYN28-12 ta'minot qurilmasining asosiy funksiyasi nima?

KYN28-12 elektr ta'minot qurilmasining asosiy vazifasi 12 kV gacha bo'lgan o'rtacha kuchlanishli quvvat ta'minotini taqsimlash hamda uzilishlarni avtomatik ravishda ajratish imkonini beruvchi ichki xavfsizlik choralarini o'z ichiga olgan holda elektr tarmog'ini himoya qilishdir.

O'chirib olinadigan elektr ta'minot qurilmasi dizayni texnik xizmat ko'rsatishga qanday yordam beradi?

O'zgartiriladigan dizayn avtomatik ravishda o'zgartirish tizimlarini ulanishini bekor qilmasdan komponentlarni tekshirish yoki almashtirish imkonini beradi, bu esa barqaror tizimlarga nisbatan to'xtash vaqtini 40% ga kamaytiradi.

KYN28-12 elektr ta'minot uskunasi qaysi muhitlarda ishlatiladi?

KYN28-12 elektr ta'minot uskunasi o'rta kuchlanishli taqsimot hamda himoya funksiyalari uchun elektr stansiyalarida, sanoat komplekslarida va shahar tarmoqlarida keng qo'llaniladi.

KYN28-12 elektr ta'minot uskunasining texnik xususiyatlari qanday?

KYN28-12 elektr ta'minot uskunasi 12 kV nominal kuchlanishni qo'llab-quvvatlaydi va IEC standartlariga mos keladi. U doimiy 4000A tokni va 50 kA gacha bo'lgan qisqa tutashuv tokini uch soniya davomida chidashi mumkin.

Nima uchun KYN28-12 da vakuumli uzgichlar SF6 va moyli modellariga qaraganda afzalroq hisoblanadi?

Vakuumli uzgichlar ishonchliligi, kamroq texnik xizmat ko'rsatish talabi hamda SF6 va moyli uzgichlarga nisbatan parnik effekti gazlari chiqazmasligi tufayli afzalroq hisoblanadi.
