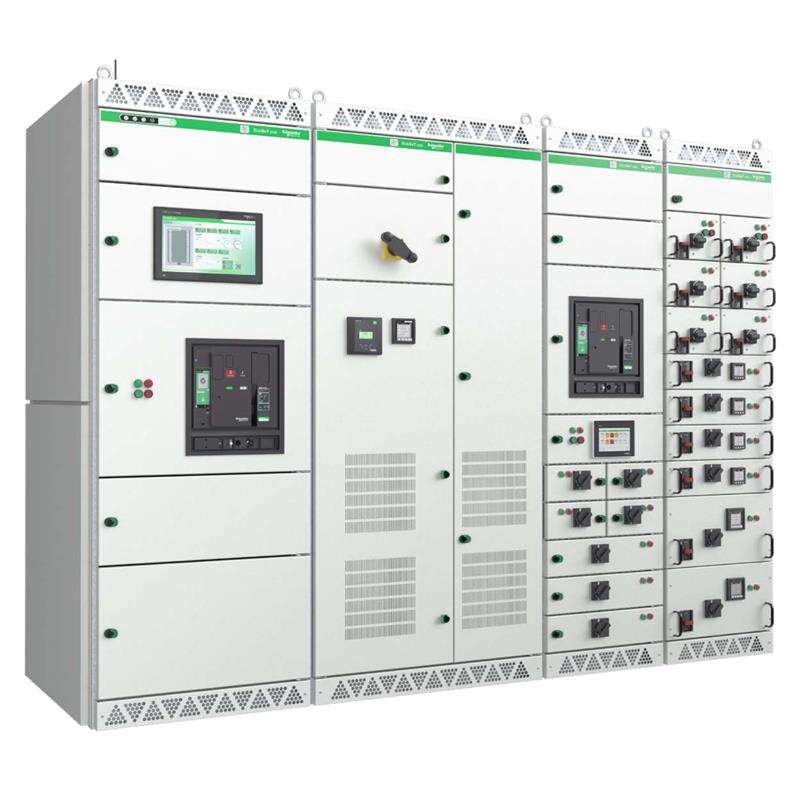

BlokSet 5000 Papan Penyeliaan Voltan Rendah
Siri Blokset5000 alatan pengalih voltan rendah dengan kebolehpercayaan tinggi adalah jenis kabinet khas yang dibangunkan oleh Schneider Electric (China) untuk sistem pengedaran kuasa voltan rendah Grid Negara. Langsung Electric adalah pengeluar berkuatkuasa pertama produk ini di seluruh negara. Ia terutamanya ditujukan kepada aplikasi dalam masyarakat perumahan, bangunan komersial, pembaharuan rangkaian bandar, stesen pengecam, pusat data, pengangkutan rel, dan perniagaan serta institusi.
- Rangkuman
- Produk yang Dianjurkan
Gambaran Ringkas Produk:
Siri Blokset5000 alatan pengalih voltan rendah dengan kebolehpercayaan tinggi adalah jenis kabinet khas yang dibangunkan oleh Schneider Electric (China) untuk sistem pengedaran kuasa voltan rendah Grid Negara. Langsung Electric adalah pengeluar berkuatkuasa pertama produk ini di seluruh negara. Ia terutamanya ditujukan kepada aplikasi dalam masyarakat perumahan, bangunan komersial, pembaharuan rangkaian bandar, stesen pengecam, pusat data, pengangkutan rel, dan perniagaan serta institusi.
Spesifikasi dan Parameter:
| Voltan Operasi Berperingkat (V AC) | 400 | |
| Voltan Insulasi Berperingkat (V AC) | 1000 | |
| Voltan Daya Tahan Impuls Berperingkat (kV) | 12 | |
| Kategori overvoltage | IV | |
| Tingkat pencemaran | 3 | |
| Kekerapan (Hz) | 50/60 | |
| Busbar Mendatar | Arus Dinilai (A) | 5000 |
| Arus Impuls Daya Tahan Berperingkat (kA/s) | 42/50/65/85/100 | |
| Arus Tahanan Diberi Nilai (kA) | 88/105/143/187/220 | |
| Busbar Menegak | Arus Dinilai (A) | 2350 |
| Arus Impuls Daya Tahan Berperingkat (kA/s) | 30/50/65 | |
| Arus Tahanan Diberi Nilai (kA) | 63/105/143 | |
| Sistem Penyambungan Tanah | TT-IT-TNS-TNC | |
| Arus Masukan/Keluaran Maksimum (A) | 5000 | |
| Kapasiti Kuasa Maksimum (kVA) | Ventilasi Semula Jadi | 200 |
| Penyuaian Berpaksa | 400 | |
Ciri-ciri Produk:
❖ Kaedah penyambungan bus utama membolehkan peningkatan pemalas dengan lebih mudah. Bus dalam kabinet tunggal adalah bersendirian dan menggunakan susunan bus untuk penyambungan. Reka bentuk ini memudahkan pemasangan di tapak dan membuatnya lebih mudah untuk menambah pemalas bagi peningkatan kapasiti.
❖ Menghemat ruang dengan ketumpatan pemasangan yang tinggi, memberikan penyelesaian yang optimum untuk ruang bilik pengedaran yang padat. Ia mengurangkan keluasan lantai yang diduduki oleh bilik pengedaran, membenarkan lebih banyak kabinet dipasang dalam ruang yang sama.
❖ Berbagai saiz laci tersedia, membolehkan pilihan yang disesuaikan mengikut keperluan. Ruang dalaman laci yang telah dioptimumkan boleh menampung lebih banyak komponen sekunder. Reka bentuk tiga kedudukan secara jelas mencegah salah operasi.
❖ Pemisahan fungsi yang cemerlang memastikan keselamatan kepada staf dan peralatan.
❖ Konfigurasi pilihan dengan sistem pintar, menyokong antara muka RS485 dan teknologi protokol piawai untuk pemantauan, pengukuran, dan kawalan jauh. Ini membolehkan pengurusan jauh secara automatik bagi stesen penyaliran tanpa awak.
Piawaian Berpadu:
❖ IEC61439.1
❖ IEC61641 dan GB7251.1-2013
❖ GB/T14048.1
